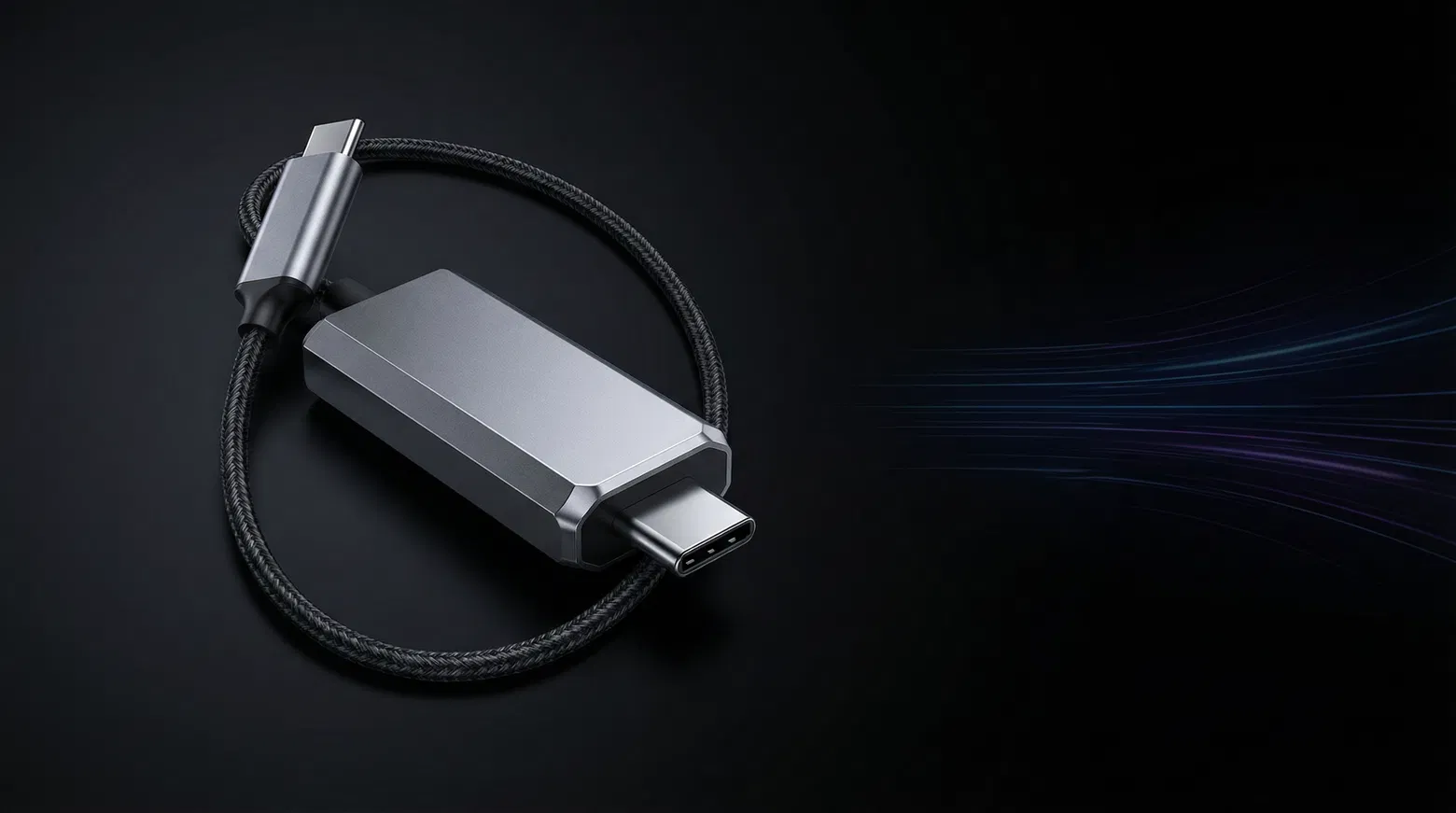

Type-C 轉接頭在 USB4/Thunderbolt 高速傳輸中的訊號衰減測試、材質科學解密與採購指南：避免成為系統效能瓶頸的關鍵技術分析

USB Type-C 介面憑藉其正反可插的便利性與多功能性，已成為現代 3C 產品的標準配置。然而，隨著傳輸技術不斷迭代，從 USB 3.2 的 10Gbps 邁向 USB4 甚至 Thunderbolt 的 40Gbps 高速領域，一個看似微不足道的 Type-C 轉接頭，卻可能成為整個數據傳輸鏈路中的隱形瓶頸。在極高的頻率下，訊號衰減（Signal Attenuation）成為影響效能的頭號敵人，而轉接頭的設計、結構與所用材質的細微差異，都會被放大，直接決定了數據傳輸的可靠性與速度上限。

訊號衰減的物理學：高速訊號的脆弱性

高速數位訊號在傳輸過程中，其本質是高頻電磁波。當訊號通過轉接頭時，會面臨幾種主要的損耗機制，這些機制共同導致了訊號品質的下降，即所謂的訊號完整性（Signal Integrity）問題。

核心概念：插入損失（Insertion Loss, IL）

插入損失是指訊號能量在通過傳輸路徑（包括線纜、PCB 走線、連接器等）時的自然損耗。在高速傳輸中，頻率越高，插入損失越嚴重。轉接頭作為一個額外的連接點，本身就是一個額外的插入損失來源。設計不良的轉接頭，其內部 PCB 走線過長、焊點品質不佳，都會使訊號在抵達目標前就已嚴重衰減。

阻抗不匹配與反射損失（Return Loss, RL）

高速訊號的傳輸需要整個鏈路保持一致的特性阻抗（通常為 90 歐姆）。當訊號從線纜進入轉接頭，再從轉接頭輸出時，如果轉接頭內部的連接器、焊點或 PCB 走線的阻抗與線纜不匹配，就會發生阻抗不連續。這種不連續會導致部分訊號能量被反射回源頭，造成反射損失。反射損失越高，代表阻抗匹配越差，訊號品質越低。這就像水流在管徑突然變化的接頭處產生回流和紊亂一樣，嚴重影響數據的準確性。

電磁干擾（EMI）與串擾（Crosstalk）

高速訊號本身會產生電磁輻射，同時也容易受到外部雜訊的干擾。轉接頭內部的屏蔽設計是否完善，直接決定了其抗電磁干擾的能力。此外，在轉接頭狹小的空間內，多組高速差分訊號線（如 TX/RX 對）緊密排列，訊號線之間的電磁耦合會產生串擾，導致數據錯誤。

材質科學解密：轉接頭的心臟與骨骼

轉接頭的效能並非僅取決於設計，其所選用的材質更是決定訊號完整性的根本因素。

導體材質：高頻訊號的傳輸通道

訊號線的導體材質是影響插入損失的關鍵。在高頻應用中，由於趨膚效應（Skin Effect），電流主要集中在導體表面傳輸。因此，導體的表面處理變得至關重要：

絕緣材質：控制訊號速度與損耗

絕緣材質（介電材料）不僅用於隔離導體，更直接影響訊號的傳輸速度和損耗。兩個關鍵參數是介電常數（Dielectric Constant, Dk）和介電損耗（Dissipation Factor, Df）：

• 介電常數（Dk）：Dk 值越低，訊號在介質中的傳輸速度越快，訊號延遲越小。
• 介電損耗（Df）：Df 值越低，介質吸收訊號能量的程度越小，訊號損失越少。

例如，聚四氟乙烯（PTFE）或氟化乙烯丙烯（FEP）等含氟聚合物的 Dk 和 Df 值遠優於傳統的 PVC 或 PE，因此被廣泛應用於高階高速線材和轉接頭的內部絕緣。

屏蔽材質：抵禦外敵的盔甲

良好的屏蔽是確保抗 EMI 和低串擾的必要條件。標準的高速線材通常採用鋁箔麥拉（Mylar）搭配銅編織網的雙層屏蔽結構。鋁箔主要用於屏蔽高頻電磁波，而編織網則用於屏蔽低頻干擾並提供接地路徑。屏蔽層的覆蓋率和編織密度是衡量其效果的關鍵指標。

專業實驗室的嚴苛考驗：訊號完整性測試

在專業的研發和品管實驗室中，Type-C 轉接頭必須通過一系列嚴苛的訊號完整性測試，以確保其符合 USB-IF 協會的規範。

向量網路分析儀（VNA）與 S 參數

向量網路分析儀（Vector Network Analyzer, VNA）是量測轉接頭高頻特性的主要工具。它通過量測S 參數（Scattering Parameters）來評估訊號的傳輸和反射特性：

1. Sdd21（差模插入損失）：代表訊號通過轉接頭後的能量保留程度。數值越接近 0dB 越好，表示訊號衰減小。
2. Sdd11（差模反射損失）：代表訊號被反射回源頭的能量比例。數值越低（例如 -20dB）越好，表示阻抗匹配度高，反射少。

眼圖分析（Eye Diagram）

眼圖分析是評估高速訊號品質最直觀且綜合性的方法。工程師使用高頻示波器將大量數據位元的波形疊加在一起，形成一個類似眼睛的圖形。

• 眼圖張開度：眼圖張得越大，代表訊號的電壓裕度越大，抗雜訊能力越強。
• 眼圖寬度：眼圖越寬，代表訊號的時序裕度越大，抖動（Jitter）越小。

一個「乾淨」且「張開」的眼圖，是轉接頭訊號完整性優良的鐵證。

採購指南：如何挑選經得起考驗的 Type-C 轉接頭

對於企業採購或對效能有極高要求的用戶而言，挑選 Type-C 轉接頭不應只看價格，更應關注其技術細節與品質驗證。

首先，務必檢視產品是否明確標示支援的最高傳輸速率（例如 40Gbps 或 20Gbps），以及是否通過 USB-IF 協會的認證。認證代表產品已通過標準化的訊號完整性測試。

其次，當轉接頭的功能從單純的訊號轉換擴展到多功能集線器（Hub）時，其內部結構的複雜度呈指數級增長。這不僅涉及到高速訊號的傳輸，更涉及到電源管理晶片、數據分流、以及多個埠口的穩定性。選擇這類產品時，除了訊號品質，還需考量其供電穩定性與數據分流能力，這正是專業 USB 集線器採購 所關注的重點。

最後，許多 Type-C 轉接頭同時具備供電功能，支援 PD（Power Delivery）快充。這不再是簡單的電力傳輸，而是涉及到複雜的充電協議握手與電壓電流的精確控制。一個設計不良的轉接頭可能會影響充電效率，甚至對連接的設備造成損害。因此，了解 USB-C PD 快充協議 的運作原理與驗證標準，對於確保轉接頭的供電安全與效率至關重要。

魔鬼藏在細節裡

在追求極致效能的數據傳輸鏈路中，每一個環節都至關重要。Type-C 轉接頭雖小，卻是決定用戶體驗成敗的關鍵角色。投資於用料紮實、設計精良、經過嚴格訊號完整性測試的轉接頭，不僅是為了確保數據傳輸的速度，更是為了保障數據的可靠性與設備的長期安全。在高速傳輸的時代，不應讓這個小小的配件，成為整個系統效能的最大短板。
